产品中心
静电驻极发生器

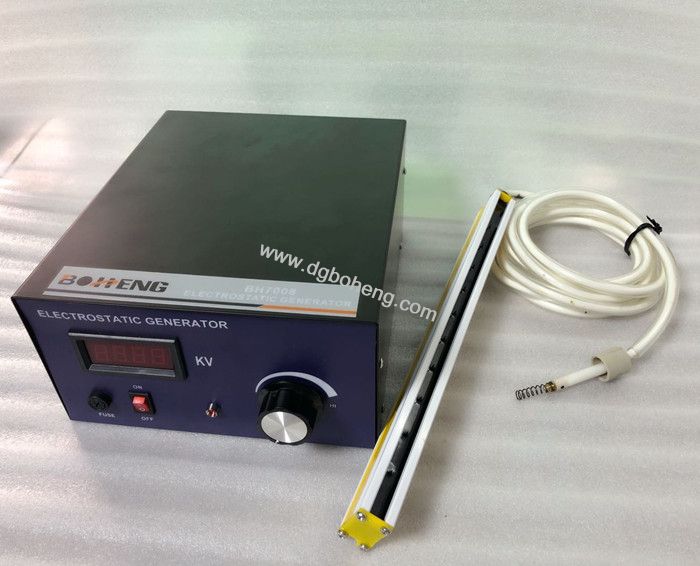

BH7008静电产生器是一种静电应用设备。它广泛工作在贴膜、喷漆、植绒、分选、生物工程和科学实验等领域。具有体积小,安装简易,工作平稳的特点。该静电产生器的电压输出受到外输入信号的控制。输入信号可以是继电器的一个触点,也可以是一个输入电压,还可以是接一个光电开关控制。该静电产生器的输出电压还可以主动泄放,避免储存在高压电源里的高压与周围物体发生不必要的放电,最大限度的减少电磁干扰。


作用原理
该静电产生器是由静电发射器(棒)和直流高压电源组成。直流高压电源提供给静电发射器(棒)负(或正)高压,使静电发射器(棒)发射负电(或正电)然后使物体(工件)带上电荷(人工荷电)。电压越高,有效范围越大,静电数值大概95%。

技术参数
(一)、高压电源

型号 BH7008 BH7008 BH7008
输入电压 220V∕50HZ
输入电流(A) 0.1 0.12 0.16




KV
0 0 0 0
1 10.5 14.0 21.0
2 12.0 16.0 24.0
3 13.5 18.0 27.0
4 15.0 20.0 30.0
输出电流mAx 1mA
外形尺寸(mm) 300×205×125 300×205×125 340×205×125
安装尺寸(mm) 180×150 180×150 220×150
重量约 7.2Kg 7.2Kg 8.5Kg


(二)、控
   1、触点控制。触点可以是硬触点,也可以是软触点,软触点耐压≥12V,电流≥1mA。
   2、电压控制。电压必须在6V~12V之间,输出电流≥1mA。
   3、光电开关控制光电开关必须是直流NPN常开型,工作电压12V~24V。

(三)、使
1、接地:先将直流高压电源输出接地端接地,并确保直流高压电源外壳与大地的电阻小于或等于10Ω。
2、接高压:将静电发射器(棒)高压输入插头插入直流高压电源的输出插孔里,然后用高压插头上自带的螺姆锁紧。
3、接控制插头:A如果是受外接触点控制,触点一端接控制插头的“2” ,触点的另一端接控制插头的“3” ,“1”空着。当触点接通时,高压输出;断开时高压不输出。
B如果是受输入电压控制,正极接“1” ,负极接“3” ,“2”空着。输入电压在5V~12V之间,输入电流大于1mA,当有输入电压,高压输出;无输入电压,高压不输出。
C如果是受光电开关控制。光电开关必须是NPN常开型,光电开关的茶色线接“1” ,蓝色线接“2” ,黑色线接“3” 。光电开关闭合时,高压输出;光电开关断开时,无高压电输出。
4、接电源:将直流高压电源输入端的八字插头插入带地线的220V∕50HZ交流市电插座里。合上直流高压电源上的电源开关,指示灯亮,调节控制输出电压范围,输入控制信号。可得到合适的直流高压输出。

(四)、注意事项
1、该静电产生器其荷电效果与静电发射器(棒)结构和安装有很大的关系,一般静电发射器(棒)要现场量身订做。
2、该静电产生器不要在易燃易爆的环境中使用。
3、该静电产生器接地端一定要确保真实接地,否则会影响电荷效果和产生不安全因素。
4、静电发射器(棒)发射针不要对着人体,也不要对着静电敏感器件。
5、虽然该静电产生器内部具有短路保护装置,但输出也不要经常性的短路打火,否则保护装置也会因疲劳损坏而失去保护作用。
